非屏蔽雙絞線

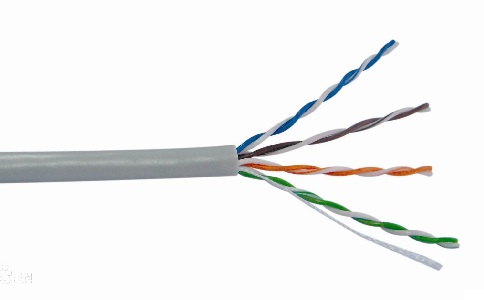

非屏蔽雙絞線（UnshieldedTwisted Pair，縮寫UTP）是一種數據傳輸線，由四對不同顏色的傳輸線所組成，是廣泛用于以太網路和電話線中的一種雙絞電纜。

非屏蔽雙絞線zui早在1881年被用于貝爾發明的電話系統中。1900年美國的電話線網絡亦主要由UTP所組成，它們由電話公司所擁有。

目前UTP被廣泛用于計算機網絡，但由于使用過長的UTP電纜傳輸數據會引致信號衰減問題，惟其價格較光纖和同軸電纜低，因此UTP主要用作短途傳輸，一般不多于100米。

UTP電纜末端通常連接RJ-45，以便插入到與其兼容的通信端口中。

如果要加大傳輸距離，在兩段雙絞線之間可安裝中繼器，zui多可安裝4個中繼器。如安裝4個中繼器連接5個網段，則zui大傳輸距離可達500m。

EIA/TIA的布線標準中規定了兩種雙絞線的線序568A與568B。

標準568A：

綠白—1，綠—2，橙白—3，藍—4，藍白—5，橙—6，棕白—7，棕—8

標準568B：

橙白—1，橙—2，綠白—3，藍—4，藍白—5，綠—6，棕白—7，棕—8

非屏蔽雙絞線具有以下優點：

• 1、無屏蔽外套，直徑小，節省所占用的空間，成本低；
• 2、重量輕，易彎曲，易安裝；
• 3、將串?dāng)_減至zui小或加以消除；
• 4、具有阻燃性；
• 5、具有獨立性和靈活性，適用于結構化綜合布線。

因此，在綜合布線系統中，非屏蔽雙絞線得到廣泛應用。

• 問

  坦克鏈里一定要用拖鏈電纜嗎？

  答

  坦克鏈，也稱拖鏈，又名電線電纜保護拖鏈（Cable carrier），是一種束縛電纜或電線或空壓管及油壓管以方便其轉動及運動的裝置。因為工作時需跟隨坦克鏈系統來回彎曲工作，電纜必須具有高柔性、韌性強、耐彎曲、耐磨、耐拖拽的特性，最好就使用拖鏈專用高柔性電纜。

• 問

  拖鏈電纜使用壽命是電纜的耐彎折次數嗎？

  答

  以電纜的耐彎折次數作為拖鏈電纜使用壽命并不科學，同一根高柔性電纜，若在雕刻機上可使用上千萬次，貼片機上可使用上億次。以哪個設備上的耐彎折次數作為拖鏈電纜使用壽命呢？其實兩種情況都屬于特例，不具代表性。特定條件下得出的拖鏈電纜耐彎折次數不能作為電纜的壽命。
